Timing Belt
تسمه تایمینگ را تحت عنوان تسمه تایم و یا تسمه دندانه دار هم می شناسند، تسمه تایم که به تسمه بادامک یا تسمه سنکرون نیز معروف است در سرعت ثابت عملکرد بالایی دارد به همین جهت در کارهایی که کوچکترین لغزش موجب خسارت می شود می توان از تسمه تایمینگ استفاده کرد

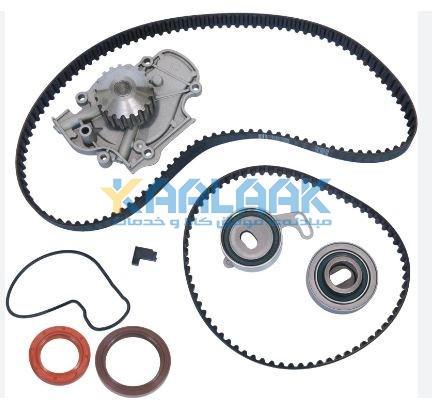

.این نوع تسمه ها بر حسب مورد استفاده انها با گامهای متفاوت و پروفیل دندانه های مختلف و جنس های متنوع تولید میگردندکه وظیفه هماهنگ کردن حرکت میل‌لنگ با میل‌سوپاپ را دارد. تسمه تایم نیرو را از دنده تایمینگ سر میل‌لنگ گرفته و به دنده تایمینگ میل‌سوپاپ انتقال می‌دهد.

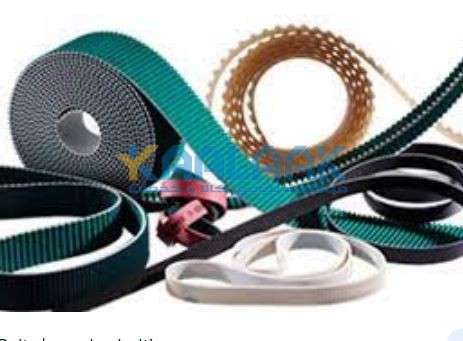

دسته بندی انواع تسمه تایمینگ صنعتی
1- تسمه تایمینگ صنعتی ازلحاظ جنس تسمه
- تسمه تایمینگ با روکش‌های لاستیکی و لایه‌ی میانی نخ: در این نوع از تسمه تایمینگ ها مقاومت نسبت به حرارت بالا بوده و انعطاف پذیری بیشتری نسبت به مدل های دیگر دارد. در صنعت این نوع تسمه تایمینگ را با نام تسمه تایمینگ پلاستیکی شناخته و گستردگی زیادی در صنعت دارند.
- تسمه تایمینگ با روکش پلی اورتان و لایه میانی نخ: گزینه بسیار مناسب برای ضد سایش بودن و مقاومت به نفوذ روغن و اسیدها، این نوع تسمه تایمینگ است. تسمه تایمینگ پلی اورتان ضد سایش است و بنابراین این نوع تسمه تایمینگ در کارخانجات بهداشتی و صنایع مواد غذایی بیشتر کاربرد دارد.
- تسمه تایمینگ پلی اورتان با لایه میانی سیم استیل: وجود مفتولهای فلزی در لایه میانی تسمه تایم باعث افزایش مقاومت و حد تحمل پذیری ان میشود. این نوع تسمه تایم نیز مقاوم به نفوذ اسید و روغن است. تسمه تایمینگ پلی اورتانی در صنایع غذایی استفاده میشود.
2- تسمه تایمینگ صنعتی ازلحاظ شکل ظاهری
- تسمه تایمینگ با دندانه‌های تخت و روکش ضد اصطکاک: بیشتر کاربرد این نوع تسمه ها در صنایع کاشی سازی و چاپ و بسته‌بندی است که اصطکاک و ارتعاش در استارت و ارتعاش را به خوبی دفع می‌کنند. این نوع تسمه تایمینگ با کدهای مشخصی که روی روکش بالایی آن‌ها درج‌شده‌اند، مشخص می‌شوند. برخی از کدهای مخصوص به این نوع تسمه تایمینگ عبارت‌اند از؛XL/L/H/XH/XXHT5/T10/T20/AT10/AT20

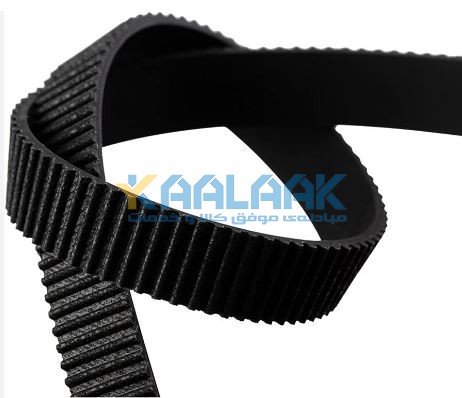

.تسمه تایمینگ با دندانه‌های گرد و نیمه گرد: کدهای مخصوص به این نوع تسمه تایمینگ عبارت‌اند از؛ 3M/5M/8M/14M درصنایع نفت ، گاز و پترو شیمی کاربرد دارد.
تسمه های تایمینگ از نظر طولی مشخص بوده و ولی در عرض این تسمه ها به صورت رولی تولید شده و بر اساس نیاز با دستگاه های برش مخصوص عرض مورد نظر بریده می گردد.
کد تسمه های تایمینگ با یک کد روی تسمه که شامل اعداد و حروف انگلیسی می باشد نشان داده می شود.
مشخصات فنی تسمه تایمینگ صنعتی
وظیفه اصلی تسمه های تایمینگ انتقال نیرو و گشتاور با توجه به زمان بندی تغییر حرکت و دوران محرک ها است.تسمه تایم بدون لغزش بین دو پولی با هر زمان بندی ممکنه با سرعت های ثابت یا متغییر وظیفه انتقال نیرو را دارد. بنابراین تسمه نمی لغزد و قسمت های مختلف با سرعت ثابتی حرکت می کند و یک تابع مشخص را زمانبندی می کند. به عنوان مثال در خودرو تسمه های تایمینگ با زمان بندی مشخص حرکت کرده و اگر این زمانبندی جابجا گردد نتیجه برخورد سوپاپ با پیستون و صدمه می گردد. این زمان بندی نیرو ها، گشتاور، شتاب زیادی تولید می کند.
کاربردهای کلیدی تسمه تایم صنعتی
کارایی این نوع تسمه ها در ماشین آلاتی است که انتقال قدرت با دقت و سرعت بیشتری در انها انجام میشود که میتوان یه موارد زیر اشاره نمود :

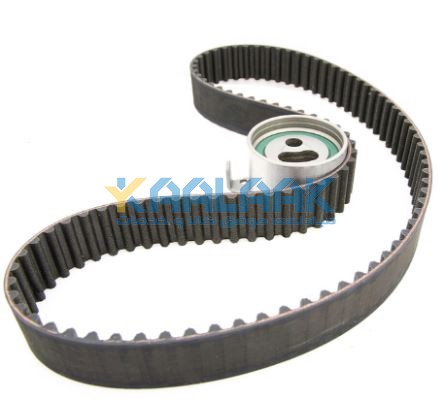

- موتورهای خودرو: تسمه تایم به طور گسترده در موتورهای خودرو استفاده می شود
- ماشین آلات صنعتی: تسمه تایم در کاربردهای مختلف صنعتی استفاده می شود از جمله صنعت کاغذ و مقوا سازی و صنایع غذایی و غیره .
- رباتیک: تسمه های تایم نقش مهمی در رباتیک و اتوماسیون ایفا می کنند ،زمان بندی دقیق و کنترل حرکت برای بازوهای رباتیک و سایر خودکارها.
- چاپگرهای سه بعدی: در بسیاری از چاپگرهای سه بعدی از تسمه تایم و قرقره برای کنترل
حرکت سر چاپ و پلت فرم ساخت، امکان لایه بندی دقیق و چاپ دقیق استفاده می شود .
- ماشین آلات نساجی: تسمه تایم در ماشین آلات نساجی برای راندن غلتک ها استفاده می شود.
و در بافندگی حرکت دقیق دوک ها و سایر اجزاء، را تضمین می کند.
- تجهیزات اداری: تسمه تایم در چاپگرها، دستگاه های کپی استفاده می شود.
- وسایل پزشکی: در تجهیزات و دستگاه های پزشکی و در کانوایرهای صنایع دارویی از تسمه تایم استفاده می شود بعنوان نمونه در دستگاه های تصویر برداری وتجهیزات تشخیصی برای ارائه حرکت و هماهنگ سازی دقیق اجزاء از تسمه تایم استفاده می شود .
- تجهیزات کشاورزی: تسمه تایم در ماشین آلات کشاورزی استفاده می شود بعنوان نمونه برای زمان بندی دقیق موتور و تجهیزات در کمباین و تراکتور از تسمه تایم استفاده می شود .
مزایای تسمه تایمینگ صنعتی
- دارای زمان بندی مشخص و منعطف
- قابلیت تغییر سرعت تا سرعت های بالا بسیارکم
- تسمه های تایم بدون لغزش می باشند.
- درگیری کامل با پولی تایم
- دور ماندن قطعات با حرارت بالا از بقیه قطعات
- بدون نیاز به روانکاری
- اشغال فضای کمتر
- مقرون به صرفه
شرایط نگهداری
- در محل خشک و عاری از گرد و خاک باشد و در دمای ۳۵-۱۵ درجه سانتی گراد نگهداری شود.
- حداکثر رطوبت مجاز انبار ۷۰%
- دور از نور مستقیم خورشید نگهداری شود.
- از تماس مستقیم مایعات (آب، روغن، گریس، گازوییل و ...) جدا خودداری نمایید.
- ماکزیمم زمان نگهداری تسمه بسته به مواد تسمه از زمان تولید ۳ تا ۷ سال است. بهترین زمان مصرف تسمه ۳ سال پیشنهاد می گردد.
تسمه تایم یا زنجیر تایم؟
- تسمه تایم نیاز به روغن‌کاری و گریس‌کاری ندارد. آلودگی صوتی ایجاد شده بسیار کمتر از زنجیر و دنده است.
- بسیار سبک‌تر از دنده و زنجیر بوده و باعث کاهش وزن کلی دستگاه میشود. همچنین میتوان از پولی تایمینگ آلومینیمی برای وزن کمتر نیز استفاده کرد.
- به دلیل اینرسی و جرم کمتر شتاب‌های بالاتر قابل حصول است.
- به دلیل جنس غیر فلزی تسمه، از پولی و تسمه میتوان در محیط‌هایی که برای فلز مناسب نیست استفاده کرد.
- هم پولی و هم تسمه در انواع مختلفی تولید می‌شوند. در نتیجه، آزادی عملی بیشتری برای طراحی در اختیار شما می‌گذارند
نکته مهم درهنگام خرید تسمه تایم صنعتی دانگیل
تسمه های مارک دانگیل کره در دسته بهترین مارک های تسمه موجود در بازار ایران قرار می گیرند لذا انتخاب و خرید تسمه دانگیل اصل نیاز به دانش و تجربه فراوان دارد. اما مهمترین نکته ای که در هنگام خرید تسمه دانگیل باید به آن توجه کرد خرید و استعلام قیمت از یک مرکز معتبر و با سابقه است چرا که این محصولات با توجه به کیفیت مرغوب و قیمت مناسبی که دارند توجه بسیاری از مصرف کنندگان را در بسیاری از صنایع عام و خاص به خود جلب کرده اند و همین امر موجب شده است تا متاسفانه شاهد وجود نمونه های تقلبی فراوانی از تسمه DONGIL باشیم. برای اطلاع از قیمت تسمه تایم صنعتی دانگیل و دریافت مشاوره رایگان میتوانید با کارشناسان ما در کالاک درارتباط باشید.
