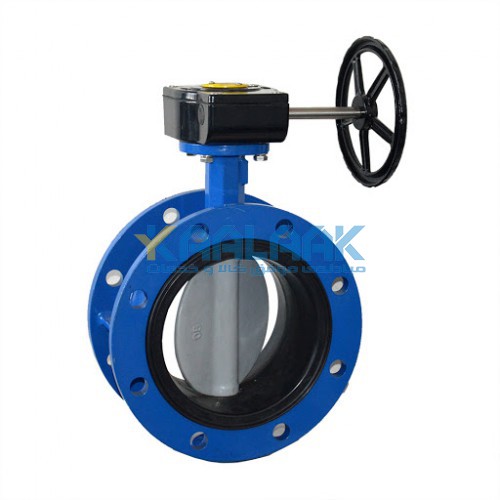

شیر پروانه ای ویفری (Double offset)

شیر پروانه ای ویفری (Double offset)

       شماره سریال
استعلام 39020201008
close جزئیات محصول
شیر پروانه ای ویفری (Double offset)
:
قیمت کل: {{PPtotalPrice('product4483')}}
تعداد سفارش: add_circle_outline remove_circle_outline
تا {{product4483.packages[product4483.pkg_ind].max_order}} عدد امکان خرید وجود دارد.
می توانید تعداد بیشتری را با قیمتی کمتر پس از استعلام قیمت خریداری کنید.
لطفا درخواست استعلام قیمت نمایید!
افزودن به سبد خرید ثبت استعلام قیمت
سایز لوله 4
وزن 10kg
بازه دمای عملکردی موجود نیست
ماکزیمم فشار موجود نیست

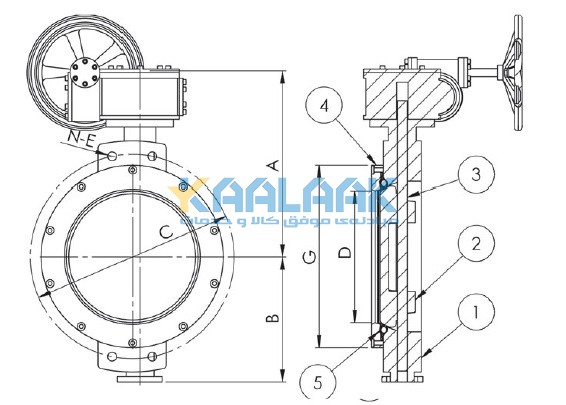

قطر فلنج 157mm
قطر دیسک بیرونی 190.5mm
تعداد پیچ اطراف دیسک 4
قطر پیچ ها 19mm
ضریب جریان (Cv) موجود نیست
ضخامت 54mm
کلاس فشاری 150
سیال عبوری موجود نیست
نوع دسته چرخان
شکل مستقیم
جنس بدنه موجود نیست

شیرهای فلنج دار یا پروانه ای شامل فلنج و پیچ های نگهدارنده ای هستند که برای تنظیم جریان در لوله ها تعبیه شده اند. تمام این شیر ها دارای یک دیسک هستند که آبندی محکمی را در هنگام بسته شدن در اطراف دیسک ایجاد می کند و آشفتگی جریان را در هنگام تنظیم جریان را محدود می کند.  این شیر ها با داشتن قطعات متحرک کم دارای مزیت هایی از جمله عمر طولانی و سادگی در نگهداری می باشند.

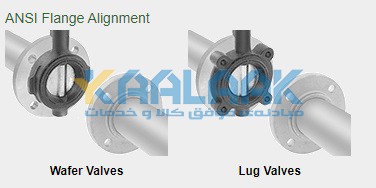

شیرها بین دو فلنج با کمک این تجهیزات به وسیله زبانه و یا پیچ های مهارکننده در یک راستا قرار گیرند.

ضریب جریان(Cv): مقدار جریان آب عبوری (گالون در دقیقه, GPM) در 16 درجه سانتی گراد از شیر در حالت کاملا باز به طوری که اختلاف فشار بین ورودی و خروجی 1psi باشد. برای اختلاف فشار بیشتر از 1psi و یا سیالات دیگر از رابطه زیر استفاده شود.

شیر پروانه ای ویفری مطابق استاندارد API 609 در category A طراحی شده است.

با توجه به کامل نبودن اطلاعات تامین کننده, کارشناسان کالاک موارد زیر در کارآیی این محصول پیشنهاد می دهند. اطلاعات این محصول توسط تامین کننده اعلام گردیده و کالاک در مورد درستی و دقت آن تضمین نمی کند.

بازه دمای عملکردی: -12 تا 82 درجه سانتی گراد

ماکزیمم فشار عملکردی: 200 psi

ضریب جریان: 115
